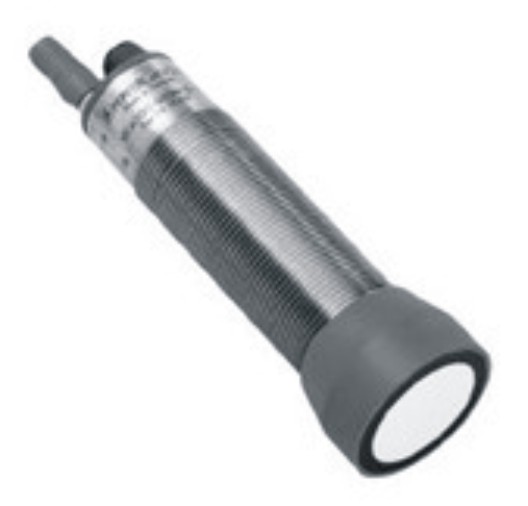

超声波传感器


特点
◇通过可编程接口使用ULTRA 3000 软件进行传感器参数设定???? ◇2个开关量输出可自由调节
◇迟滞模式可选????? ◇窗口功能可选??? ?◇同步功能??? ◇声功率和灵敏度可调??? ◇温度补偿
技术参数
一般说明
检测范围:200 ... 4000 mm?? 调节范围:240 ... 4000 mm
盲区:0 ... 200 mm
标准目标板:100 mm x 100 mm
换能器频率:约 85 kHz
响应延时:最小 145 ms 出厂设定 440 ms
工作方式/显示方式
LED 绿色:常亮:通电? 闪烁:待机模式或设定状态下检测到目标物
LED 黄色 1:常亮:开关状态开关输出 1 闪烁:设定功能
LED 黄色 2:常亮:开关状态开关输出 2? 闪烁:设定功能
LED 红色:常亮:温度/设定插头未连接? ?闪烁:出错或设定状态下未检测到目标物
温度/设定插头:温度补偿,开关点设定,输出功能设定
电气参数
工作电压:10 ... 30 V DC, 纹波 10 %PP
空载电流 :≤50 mA
接口
接口类型:RS 232, 9600 Bit/s, 无奇偶校验 , 8 数据位 , 1 停止位
输入/输出
同步:双向
???? 0-level:-UB...+1V
???? 1-level:+4V...+UB?

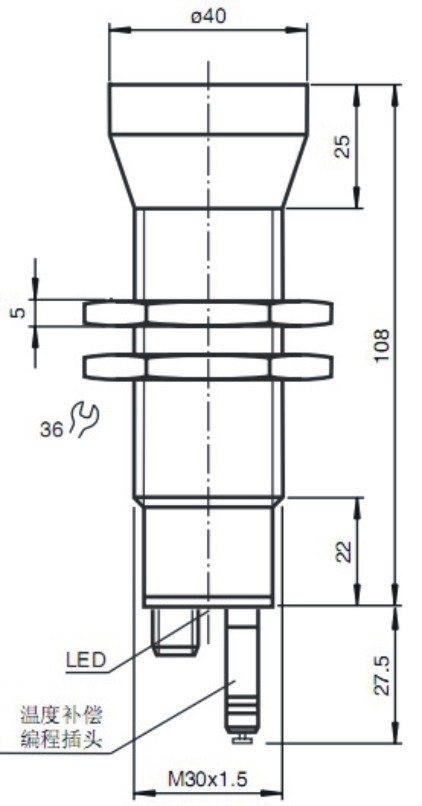

???? 输入阻抗 : > 12 kΩ???????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????外形尺寸
???? 同步脉冲 : ≥100μs, 同步脉冲周期 : ≥2ms??????????
同步频率
一般操作模式:≤13 Hz
多重操作模式:≤13/n Hz, n = 传感器数量
输出
输出类型:2 个开关量输出 pnp,¨NO/NC 可选
重复精度:≤0.1 % 满量程值
额定工作电流:200 mA, 短路保护 / 过载保护
电压降:≤2.5 V
开关频率:≤1 Hz
迟滞范围:可调整开关距离的 1 % (缺省设置),可调
温度漂移:≤满量程值的 2 % (带温度补偿); ≤0.2 %/K (不带温度补偿)
符合标准
标准:IEC / EN 60947-5-2
周围环境
环境温度:-25 ... 70 ºC (248 ... 343 K)
储存温度:-40 ... 85 ºC (233 ... 358 K)
机械特性
防护等级:IP65
连接方式:V15 连接器 ( M12 x 1), 5 针
材料
外壳 :不锈钢 1.4303;塑料部分 PBT
换能器:环氧树脂 / 空心玻璃球混合物 ; 聚氨基甲酸酯泡沫体
