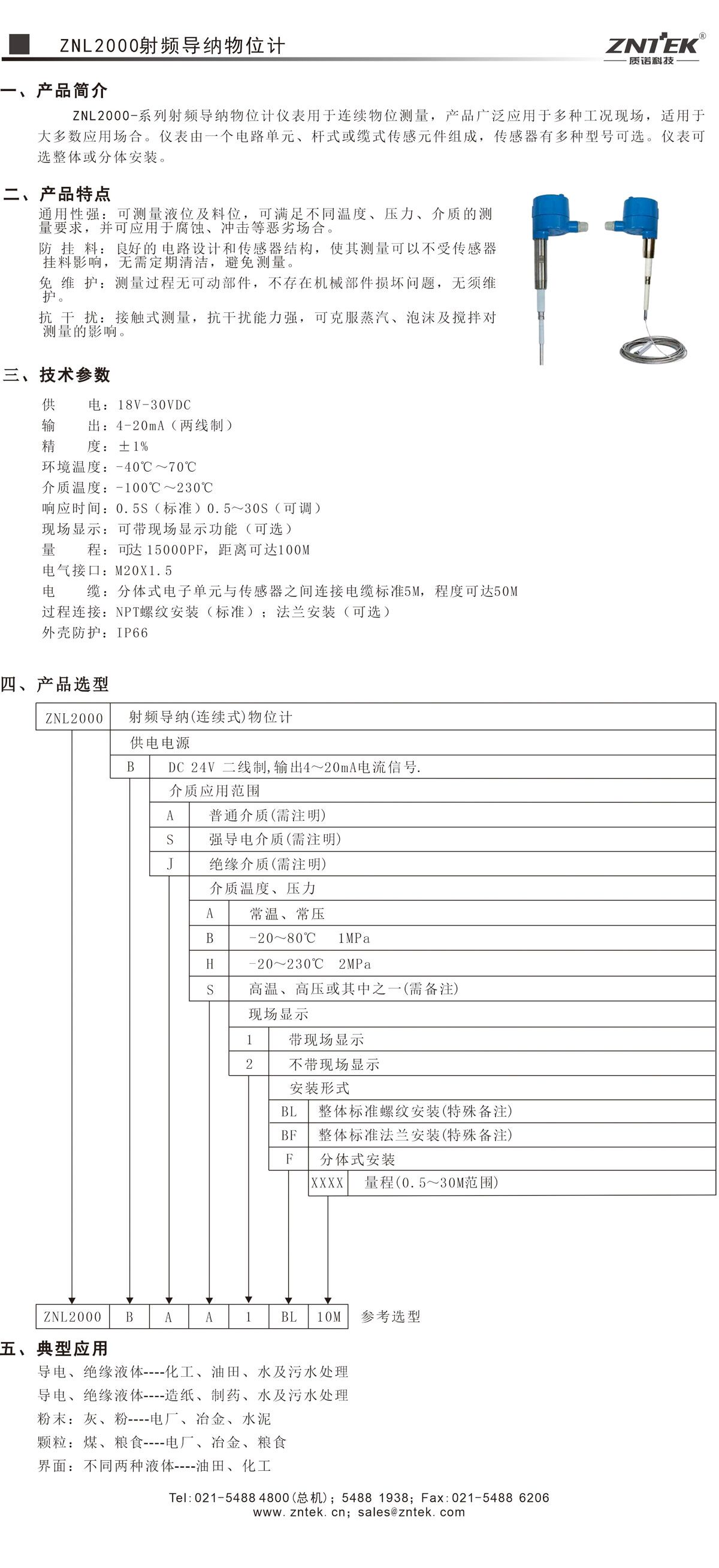

射频导纳物位计


一、产品简介
  ZNL2000-系列射频导纳连续物位计仪表用于连续物位测量,产品广泛应用于多种工况现场,适用于大多数应用场合。仪表由一个电路单元、一套防爆外壳和杆式或缆式传感元件组成,传感器有多种型号可选。仪表可选整体或分体安装。

二、工作原理
  射频导纳物位计是一种从电容式物位计基础上发展起来的,防挂料性能更好、更可靠、更准确、适用性更广的物位控制技术,“射频导纳”中“导纳”的含义为电学中阻抗的倒数,它由阻性成份、容性成份、感性成份综合而成,而“射频”即高频无线电波,所以射频导纳技术可以理解为用高频电流测量导纳。

三、产品特点
通用性强:可测量液位及料位,可满足不同温度、压力、介质的测量要求,并可应用于腐蚀、冲击等恶劣场合。
防 挂 料:独特的电路设计和传感器结构,使其测量可以不受传感器挂料影响,无需定期清洁,避免测量。
免 维 护:测量过程无可动部件,不存在机械部件损坏问题,无须维护。
抗 干 扰:接触式测量,抗干扰能力强,可克服蒸汽、泡沫及搅拌对测量的影响。
准确可靠:测量量多样化,使测量更加准确,测量不受环境变化影响,稳定性高,使用寿命长。

四、技术参数
供       电:18V-30VDC
输       出:4-20mA(两线制)
精       度:±1%
环境温度:-40℃~70℃
介质温度:-100℃~260℃
响应时间:0.5S(标准)0.5~30S(可调)
现场显示:可带现场显示功能(可选)
量        程:最大15000PF,最大距离100m(不同传感器最大量程不同)火花防护(对传感器):内置火花防护电路
电气接口:M20X1.5
电        缆:分体式电子单元与传感器之间的专用连接电缆标准5M,最长50M
过程连接:NPT螺纹安装(标准);法兰安装(可选)
外壳防护:IP66

五、典型应用
导电、绝缘液体----化工、油田、水及污水处理
导电、绝缘液体----造纸、制药、水及污水处理
粉末:灰、粉----电厂、冶金、水泥
颗粒:煤、粮食----电厂、冶金、粮食
界面:不同两种液体----油田、化工
