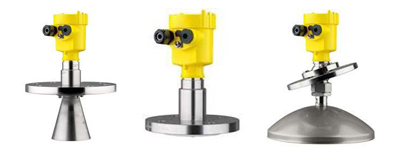

雷达式物位计-VEGA系列


一、工作原理
        测量原理:能量很低的极短的微波脉冲通过天线系列发射并接收。雷达波以光速运行,运行时间可以通过电子部件转换成物位信号。一种特殊的时间延伸方法可以确保在极短时间内稳定和精确测量。
  即使存在虚假反射的时候,最新的微处理技术和独一无二的ECHOFOX-软件也可以准确的分析出物位回波。通过输入容器尺寸,可以将上空距离值转换成与物位成正比的信号,仪表可以空仓调试。

二、产品选型

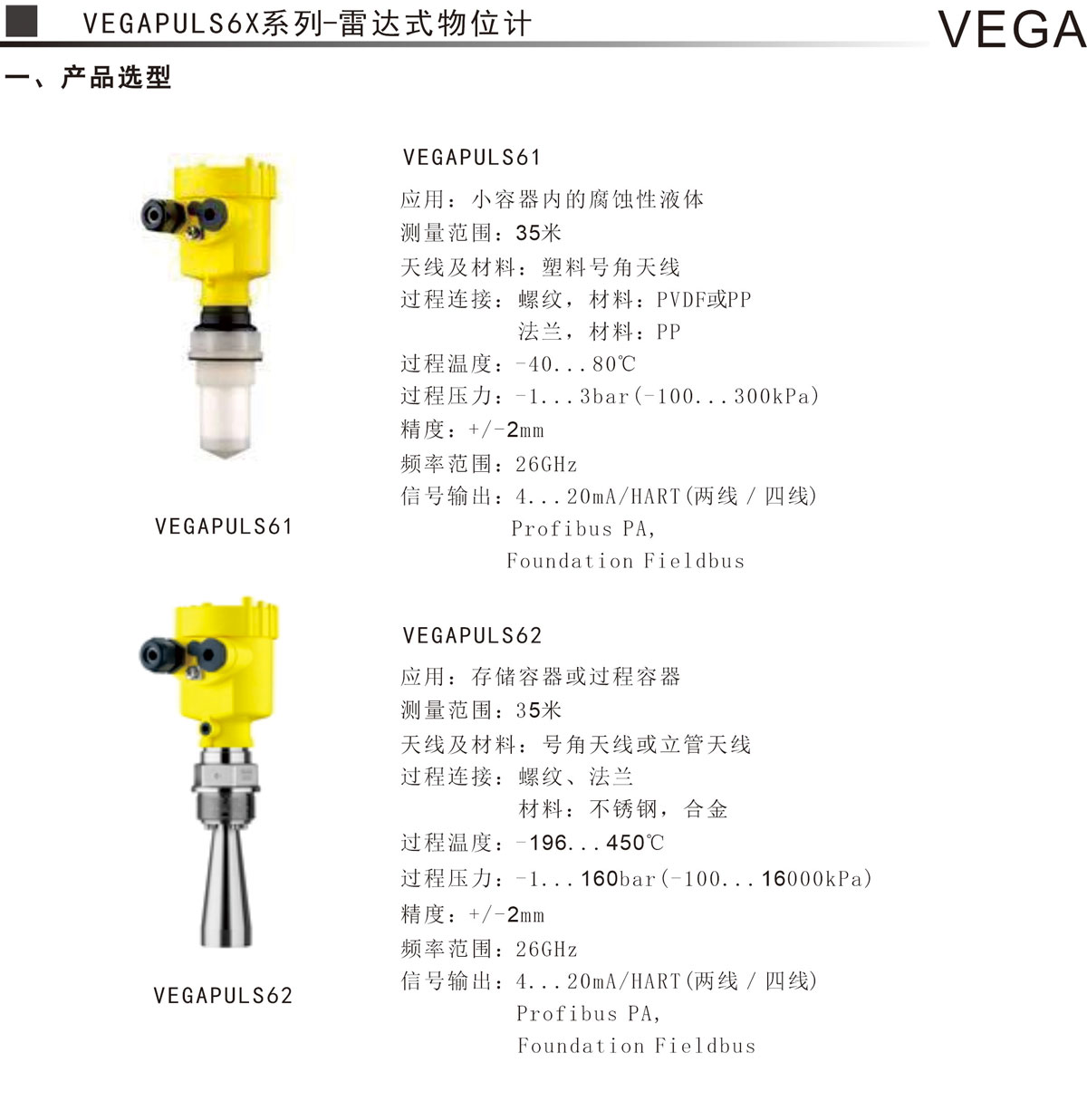

VEGAPULS61
应        用:小容器内的腐蚀性液体,过程条件简单
测量范围:根据天线尺寸可达10米或20米
天线及材料:一体式,PVDF塑封
过程连接:螺纹,材料:PVDF或PP法兰,材料:PP
过程温度:-40...80℃
过程压力:-1...3bar(-100...300kPa)
精        度:+/-5mm
频率范围:26GHz
信号输出:4...20mA/HART(两线/四线) Profibus PA,Foundation Fieldbus

VEGAPULS62
应        用:存储容器或过程容器过程条件复杂
测量范围:30米
天线及材料:喇叭口天线或安装导波管
过程连接:螺纹、法兰材料:不锈钢,哈氏合金
过程温度:-40...200℃
过程压力:-1...40bar(-100...4000kPa)
精        度:+/-3mm
频率范围:26GHz
信号输出:4...20mA/HART(两线/四线) Profibus PA,Foundation Fieldbus

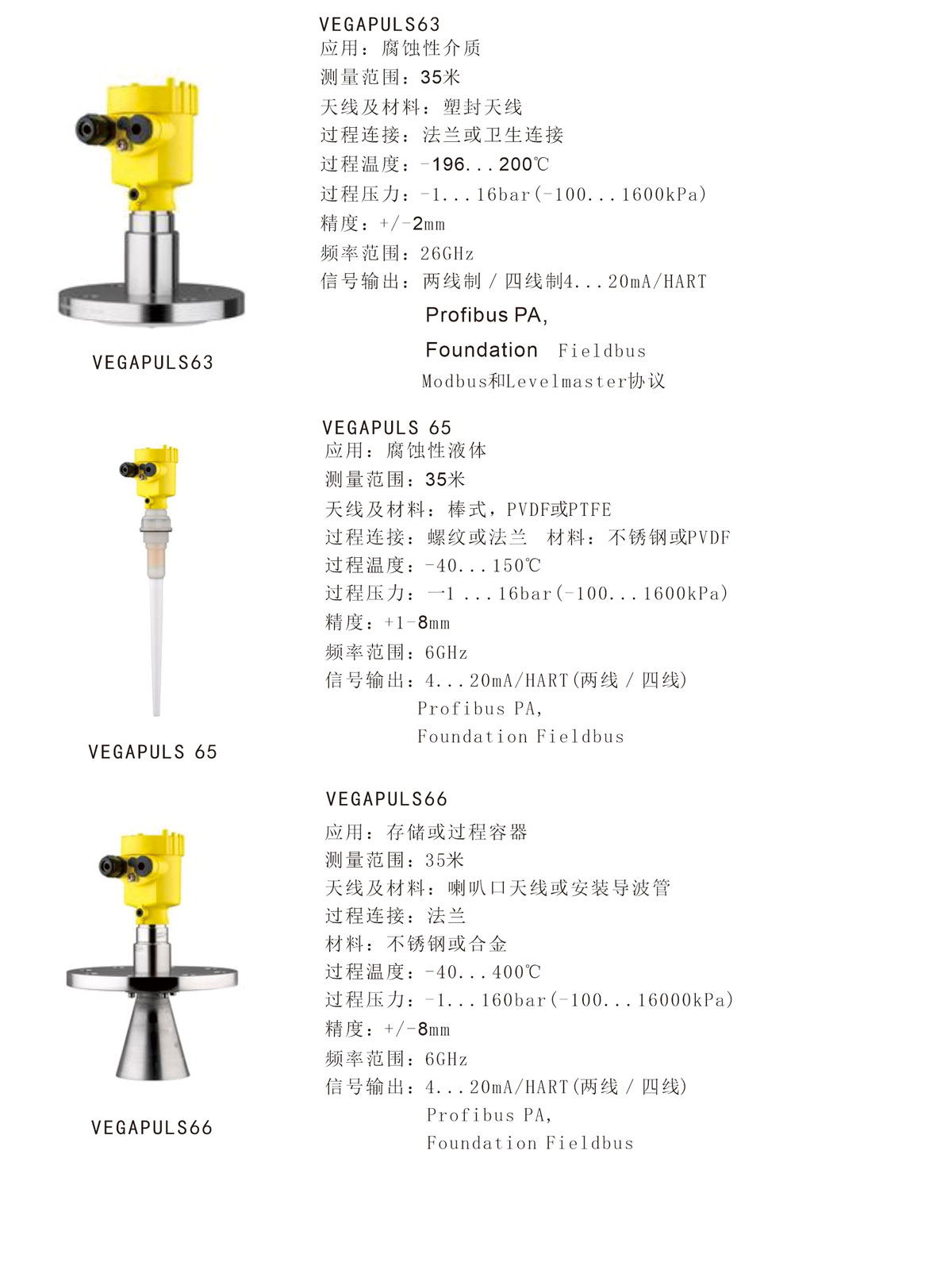

VEGAPULS63
应        用:腐蚀性介质,过程条件非常复杂
测量范围:20米
天线及材料:体式PTFE塑封
过程连接:法兰或卫生连接
过程温度:-40...150℃
过程压力:-1...16bar(-100...1600kPa)
精        度:+/-3mm
频率范围:26GHz
信号输出:4...20mA/HART(两线/四线) Profibus PA,Foundation Fieldbus

VEGAPULS 65
应        用:腐蚀性液体,简单的过程条件
测量范围:30米
天线及材料:棒式,PVDF或PTFE
过程连接:螺纹或法兰  材料:不锈钢或PVDF
过程温度:-40...150℃
过程压力:一1 ...16bar(-100...1600kPa)
精        度:+1-10mm
频率范围:6GHz
信号输出:4...20mA/HART(两线/四线) Profibus PA,Foundation Fieldbus

VEGAPULS66
应        用:存储或过程容器,过程条件非常复杂
测量范围:35米
天线及材料:喇叭口天线或安装导波管
过程连接:法兰
材        料:不锈钢或哈氏合金
过程温度:-40...400℃
过程压力:-1...160bar(-100...16000kPa)
精        度:+/-10mm
频率范围:6GHz
信号输出:4...20mA/HART(两线/四线) Profibus PA,Foundation Fieldbus

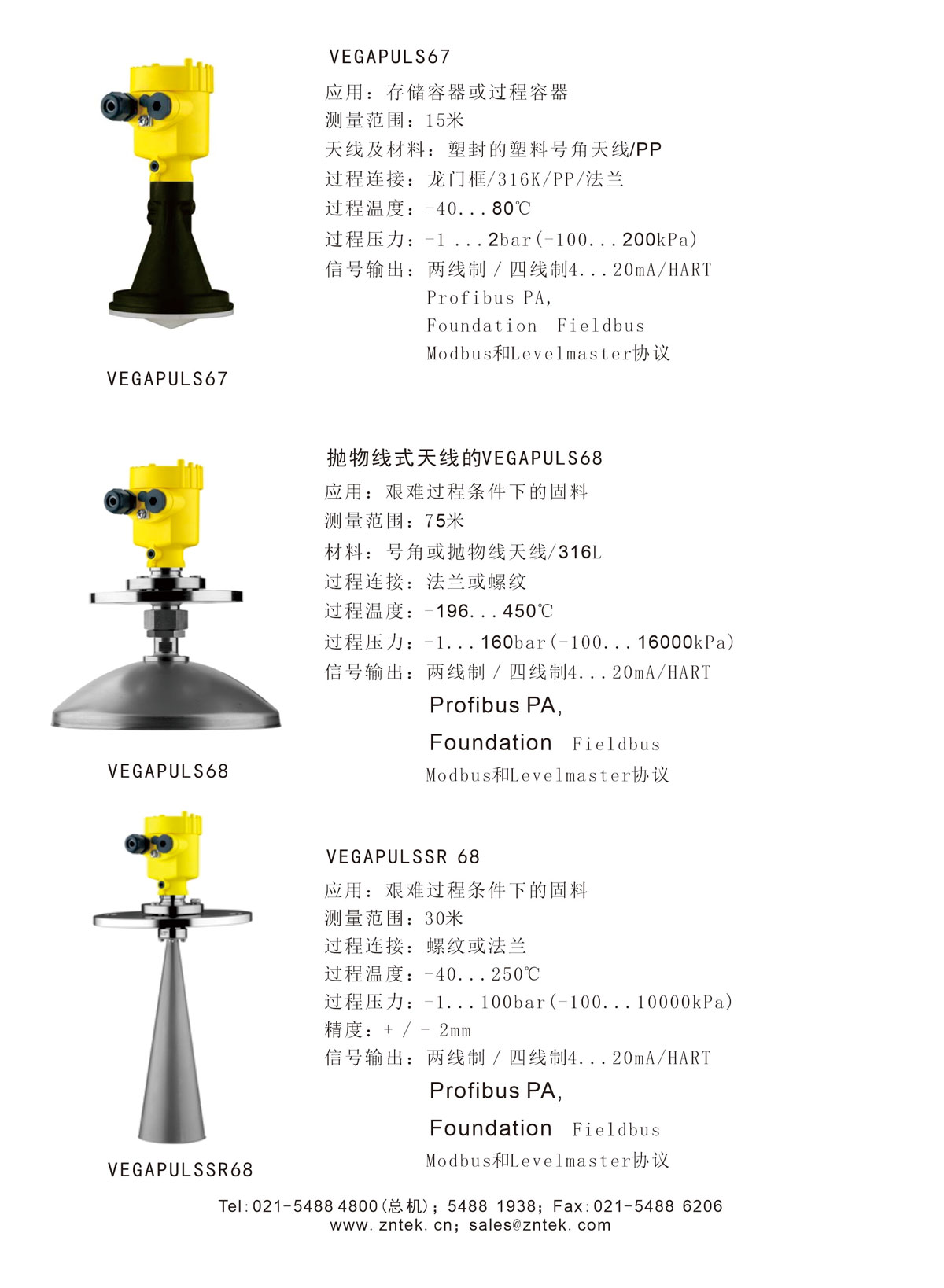

喇叭口天线的VEGAPULS68
应        用:液体或固体
测量范围:70米
材        料:不锈钢1.4435,不锈钢1.4435 涂C22,哈氏合金C22
过程连接:螺纹、万向节、法兰
过程温度:-40...200℃
过程压力:-1 ...40bar(-100...4000kPa)
信号输出:两线制/四线制4...20mA/HART 两线制Profibus PA, FoundationFieldbus

抛物线式天线的VEGAPULS68
应        用:液体或固体
测量范围:70米
材        料:不锈钢1.4435,不锈钢1.4435 涂C22,哈氏合金C22
过程连接:万向节、法兰
过程温度:-40...200℃
过程压力:-1...40bar(-100...4000kPa)
信号输出:两线制/四线制4...20mA/VHART 两线制Profibus PA, FoundationFieldbus
