脉冲型雷达物位计

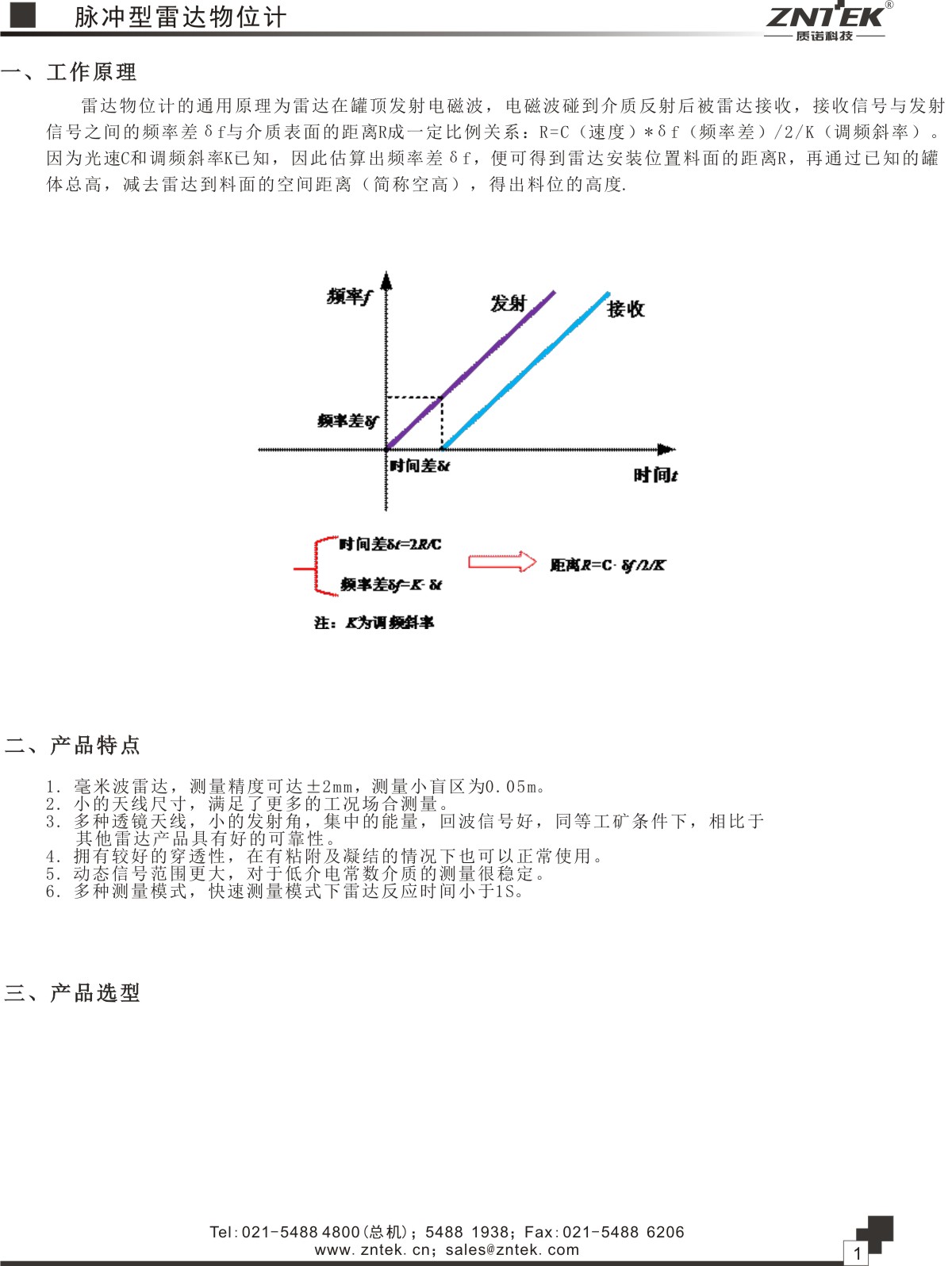

一、工作原理
        发射能量很低的极短的微波脉冲通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过电子部件背转换成物位信号。一种特殊的时间延伸方法可以确保极短时间内稳定和精确的测量。
        即使在存在虚假反射的时候,最新的微处理技术和独一无二的ECHOFOX-软件也可以准确地分析出物位回波。
  通过输入容器尺寸,可以将上空距离值转换成与物位成正比的信号。仪表可以空仓调试。

二、产品特点
1.不受温度和压力的影响
  微波的运行几乎不受环境温度和压力的影响,因此雷达式传感器非常适用于复杂的过程条件。过程压力从真空到160bar,过程温度-40...400℃,测量绝对没有问题。
2.不受被测介质特性的影响
  更换被测介质的成分或更换整个介质,不会影响测量结果,不需要重新调试。
3.使用频率
  ZNTEK的雷达传感器使用两种不同的频率范围,因此应用范围可以更广。K-频段的仪表的频率范围为20GHz以上。通过使用这个频率范围,天线可以更小,过程连接也可以更小。 由于信号聚焦好,测量系统的精度更高。
  C-频段的仪表采用低频,大约6GHz。在一般情况下,天线系统上粘附介质,污染或介质表面产生泡沫不影响测量。
4.功能的安全稳定性(SIL)
  雷达传感器ZNTEKPULS61,62,65,67,68和69可以用于对测量安全性有特殊要求的应用。
5.仪表选型

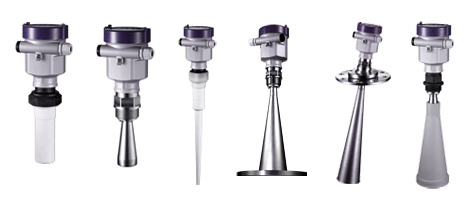

  ZNTEKPULS60系列雷达传感器可以用于任何应用。我们可以提供不同的天线,这样就产生不同的发射角、测量范围和测量特性。正确的仪表选型要根据应用条件。
6.服务维护简便
  由于采用非接触式测量,ZNTEKPULS的服务和维护都非常简便。

三、产品选型

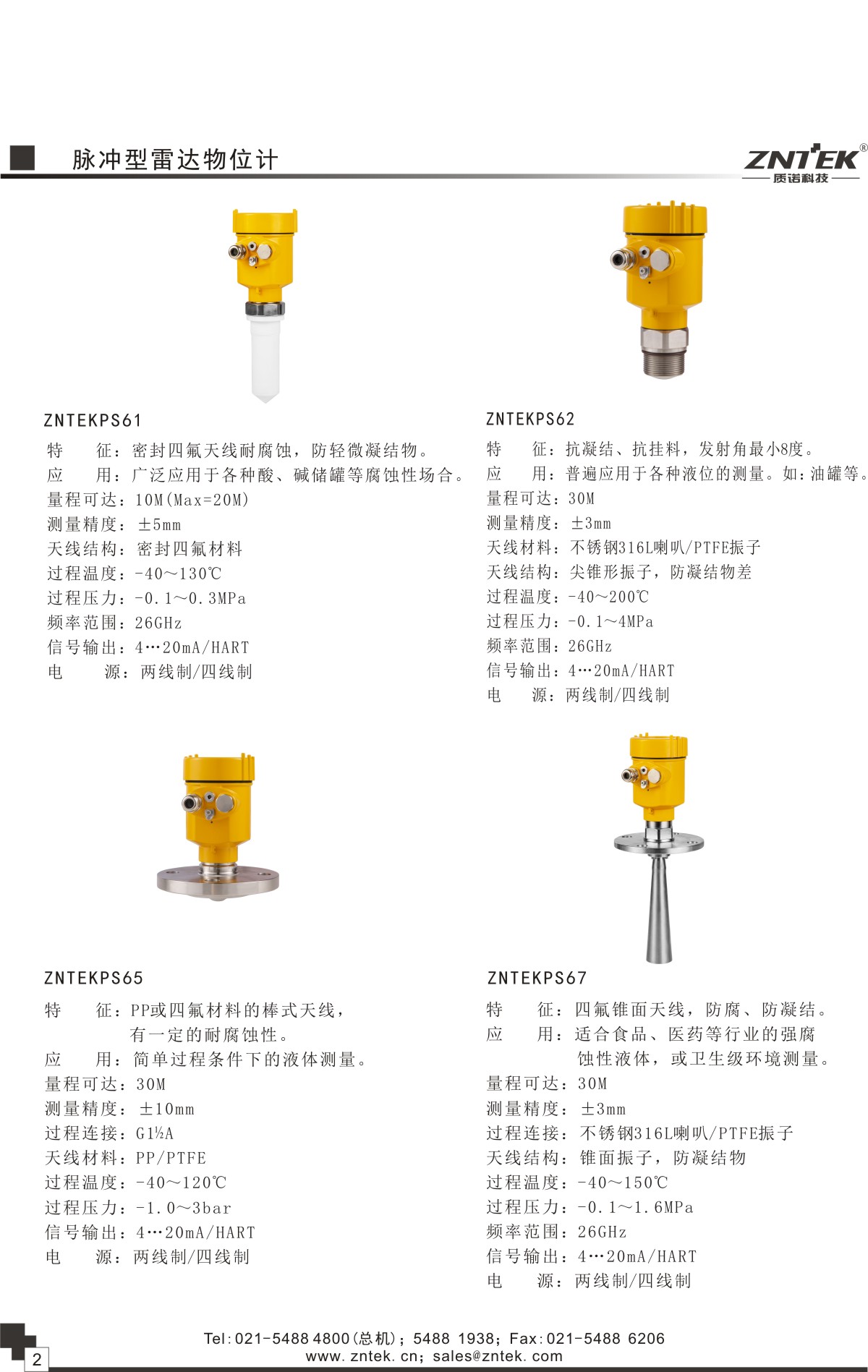

ZNTEKPS61
特  征:全密封四氟天线耐腐蚀,防轻微凝结物。
应  用:广泛应用于各种酸、碱储罐等腐蚀性场合。
最大量程:10M
测量精度:±5mm
天线结构:全密封四氟材料
过程温度:(-40~130) ℃
过程压力:(-0.1~0.3)MPa
频率范围:26GHz
信号输出:(4~20)mA/HART
电    源:两线制/四线制

ZNTEKPS62
特  征:抗凝结、抗挂料,发射角最小8度。
应  用:普遍应用于各种液位的测量。如:油罐等。
最大量程:30M
测量精度:±3mm
天线材料:不锈钢316L喇叭/PTFE振子
天线结构:尖锥形振子,防凝结物差
过程温度:(-40~200)℃
过程压力:(-0.1~4)MPa
频率范围:26GHz
信号输出:(4~20)mA/HART
电  源:两线制/四线制

ZNTEKPS65
特  征:PP或四氟材料的棒式天线,有一定的耐腐蚀性。
应  用:简单过程条件下的液体测量。
最大量程:30M
测量精度:±10mm
过程连接:G1?A
天线材料:PP/PTFE
过程温度:-40…120°C
过程压力:-1.0…3bar
信号输出:两线制/四线制4…20mA/HART

ZNTEKPS67
特  征:四氟锥面天线,防腐、防凝结。
应  用:适合食品、医药等行业的强腐蚀性液体,或卫生级环境测量。
最大量程:20M
测量精度:±3mm
过程连接:不锈钢316L喇叭/PTFE振子
天线结构:锥面振子,防凝结物
过程温度:(-40~150)℃
过程压力:(-0.1~1.6)MPa
频率范围:26GHz
信号输出:(4~20)mA/HART
电  源:两线制/四线制

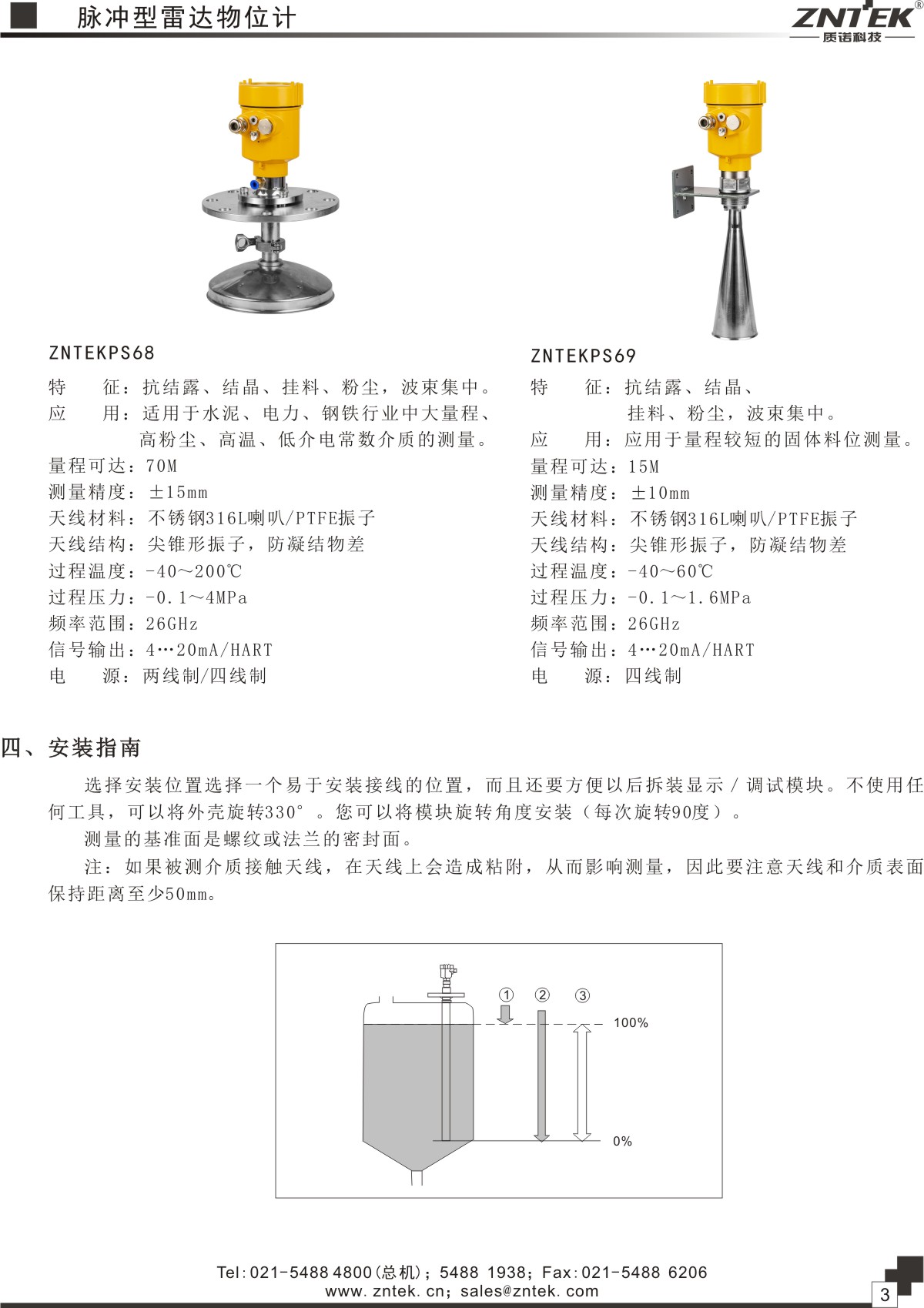

ZNTEKPS68
特  征:抗结露、结晶、挂料、粉尘,波束集中。
应  用:散装物位测量的最佳选择,适用于水泥、电力、钢铁行业中大量程、高粉尘、高温、低介电常数介质的测量。
最大量程:70M
测量精度:±15mm
天线材料:不锈钢316L喇叭/PTFE振子
天线结构:尖锥形振子,防凝结物差
过程温度:(-40~200)℃
过程压力:(-0.1~4)MPa
频率范围:26GHz
信号输出:(4~20)mA/HART
电  源:两线制/四线制

ZNTEKPS69
特  征:多种专利天线,抗结露、结晶、挂料、粉尘,波束集中。
应  用:应用于量程较短的固体料位测量。
最大量程:15M
测量精度:±10mm
天线材料:不锈钢316L喇叭/PTFE振子
天线结构:尖锥形振子,防凝结物差
过程温度:(-40~60)℃
过程压力:(-0.1~1.6)MPa
频率范围:26GHz
信号输出:(4~20)mA/HART
电  源:四线制
